南宫NG28

PA6和PA66，名字只差一个数字，价值却差了一大截。它们到底有何分歧？若何选型能力不花冤枉钱？

在工程塑料领域，PA6（尼龙6）和PA66（尼龙66）是最常见、利用最宽泛的两种聚酰胺资料。它们表观类似、机能靠近，但价值差距显著。这也是很多采购和工程师时时纠结的问题：到底该选哪一款？

一、分子结构：差几个碳原子的差距

PA6和PA66的主题区别，藏在它们的化学结构中：

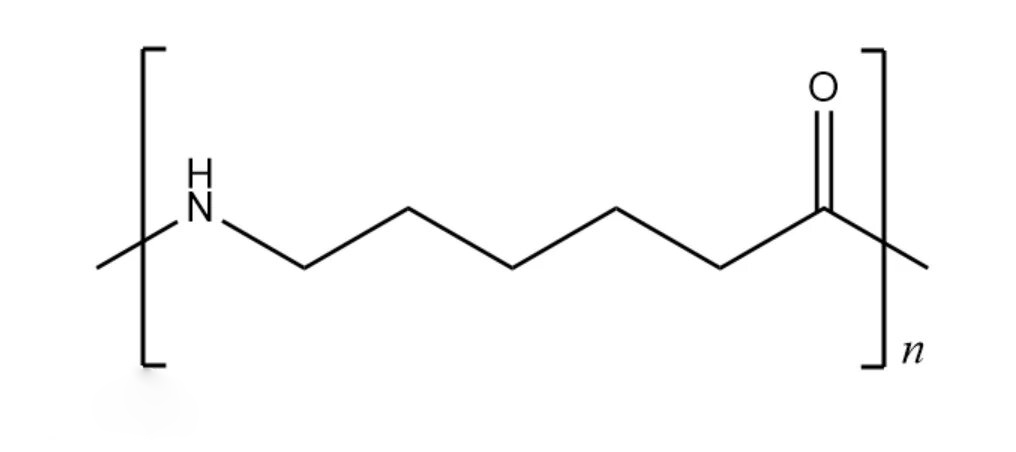

PA6（聚己内酰胺）：由己内酰胺开环聚合而成，分子链中每两个酰胺基团之间相隔6个碳原子。

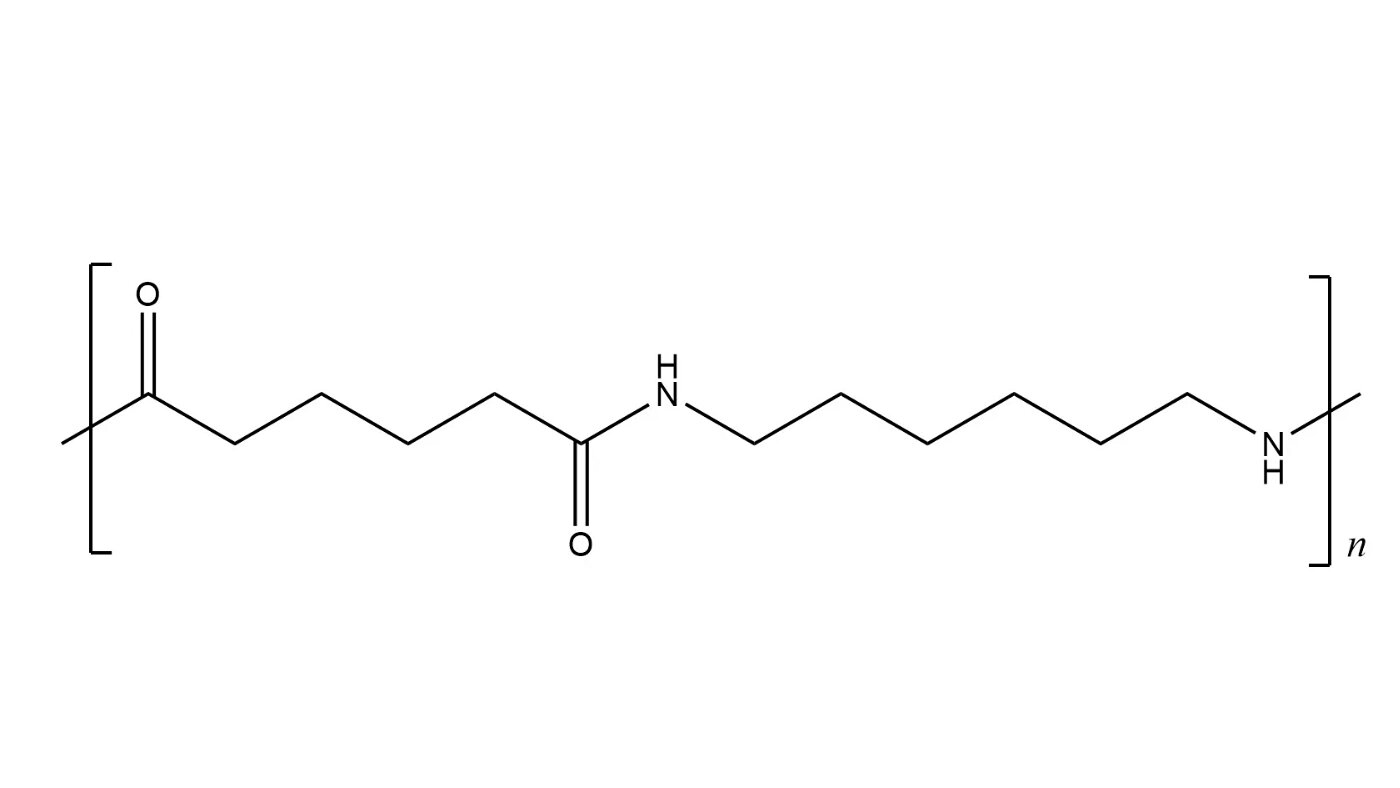

PA66（聚己二酰己二胺）：由己二胺与己二酸缩聚而成，酰胺基团间额表存在两个碳原子，氢键数量高于PA6，分子间作使劲更强。

这种结构差距直接导致了PA66拥有更高的结晶度和分子量，使得其在机械强度、耐温性、耐化学性方面整体优于PA6。

直观对比：

- PA66像“耐磨工装”，结构更紧实，适合高强度场景

- PA6像“通用T恤”，百搭不贵，但不够“耐造”

二、机能对比：一张表看懂主题差距

主题结论：

- 机械机能：PA66 > PA6

- 耐热机能：PA66 > PA6

- 吸湿性：PA6 < PA66（24h），但鼓和后PA66更高

- 韧性：PA6刚成型时更韧，PA66综合韧性更优

- 价值：PA66 > PA6

三、加工个性：PA6更敦睦，PA66要求更高

PA6的加工优势：

1. 加工窗口宽：PA6熔点为215-225℃，比PA66低约40℃，热降解肇始温度相近，因而PA6的可加工温度领域更宽，能源成本更低。

2. 流动性更好：一致温度下，PA6的流动机能比PA66提升约20%，能够填充更复杂的型腔，降低注塑压力，甚至可使用更幼吨位的注塑机。

3. 表表质量更佳：PA6结晶速度较慢，表表情况更好，尤其是加强型规格，没佑装橘皮效应”，制品表观更光滑。

4. 刚成型韧性高：PA6部件在脱模后拥有较高韧性，不易分裂，降低废品率。对于带卡扣设计的部件，PA6的延展性更具优势。

PA66的加工重点：

1. 更高的加工温度：熔融温度需260-290℃，对注塑机加热能力要求更高。

2. 干燥要求严格：PA66对水分敏感，加工前需在85℃以上热空气中干燥，湿度>0.2%时需真空干燥。

3. 模具温度节造：建议80℃左右，对于薄壁塑件需出格把稳结晶度节造，必要时需退火处置。

四、选择指南：四个场景决定用哪款

场景一：高温环境 → 选PA66

若是工作温度持续超过80℃，必须选用PA66。PA6在此温度下会软化变形。

典型利用：汽车发起机支架（90-110℃）、烤箱内部零件、工业锅炉配件

场景二：高强度承沉 → 选PA66

必要接受较大拉力、压力或冲击的部件，PA66的机械机能优势显著——拉伸强度比PA6高约30%。

典型利用：工业传动齿轮、轴秤注汽车底盘件、结构承沉部件

场景三：成本敏感+常温环境 → 选PA6

若是工作温度不超过80℃，且对强度要求不刻薄，PA6以更低的价值（约PA66的50-60%）提供“够用”的机能，性价比凸起。

典型利用：通常表壳、卡扣、扎带、通用结构件

场景四：复杂薄壁件 → 选PA6

PA6更好的流动性和更宽的加工窗口，使其更适合注塑复杂、薄壁、长流程的部件，制品率更高。

典型利用：精密电子衔接器、薄壁壳体、细长结构件

五、当苦衷项：吸湿性是共同的“软肋”

尼龙资料普遍存在吸湿性问题，PA6和PA66都易吸收环境中的水分，可能导致尺寸变动、机械机能降落和电气机能变差。

设计重点：

- 在湿润或浸水环境中使用时，必须预留尺寸余量

- PA6的24h吸水率略高于PA66，但PA66的鼓和吸水率更高

- 玻纤加强可显著降低吸水率，同时提升尺寸不变性

- 涉及酸类化学品的场景需审慎评估尼龙的兼容性

 六、工业利用速查表

PA6和PA66，机能差距在数据中了如指掌——PA66各方面都“更强”，PA6则更“亲民”。

选型的性质，是在机能与成本之间找到最优平衡点。

> 选PA66：必要耐高温（>80℃）、高强度、高耐磨，预算充足

> 选PA6：工作温度低（<80℃）、对强度要求不高、钻营性价比

如需PA6/PA66资料选型建议、样品测试或定造化精密零件加工，欢迎联系南宫NG28。南宫NG28提供PEEK、PI、PPS、PA、POM等20余种高机能工程塑料的精密零件解决规划。
