你有没有想过这样一个问题：芯片是方形的
，晶圆却是圆形的。若是把晶圆也做成方形
，不是能塞下更多芯片
，省下更多资料吗？

这个脑洞其实一点都不幼稚——事实上
，全球顶尖的半导体公司在当真钻研这件事。台积电在开发矩形基板
，日本三菱资料已开发出合用600×600mm的方形硅基板技术。

今天
，我就借着这个问题
，带你从一粒沙子起头
，把芯片造作的整个流程捋一遍。顺便也讲讲我们南宫NG28出产的那些“不起眼却必不成少”的零件
，到底用在哪里。

一、从沙子到晶圆：为什么晶圆“天生”是圆的？

芯片的原资料
，你可能想不到——就是沙子（重要成分二氧化硅）。

但要把沙子造成芯片
，要走过一条极其漫长的路。

第1步：提纯

沙子里杂质太多
，首先要经过高温提炼
，得到纯度高达99.999999999%（11个9） 的多晶硅。这个纯度是什么概想？相当于在一百万个硅原子中
，最多只有一个杂质原子。

第2步：拉单晶——决定“圆形”的关键一步

把高纯度的多晶硅放进坩埚加热消融
，而后用一颗幼幼的籽晶伸进去
，一壁旋转
，一壁缓慢向上提拉。

这就是“直拉法”（Czochralski法）
，1918年由波兰科学家发现
，至今仍是主流工艺。

由于一壁旋转一壁提拉
，长出来的单晶硅棒天然就是圆柱形的。 就像你拿着棍子在蜂蜜里搅动后提起来
，表表张力会让它形成圆形截面。

这根圆柱形的硅棒
，沉约100千克
，纯度极高。把它横向切片、抛光

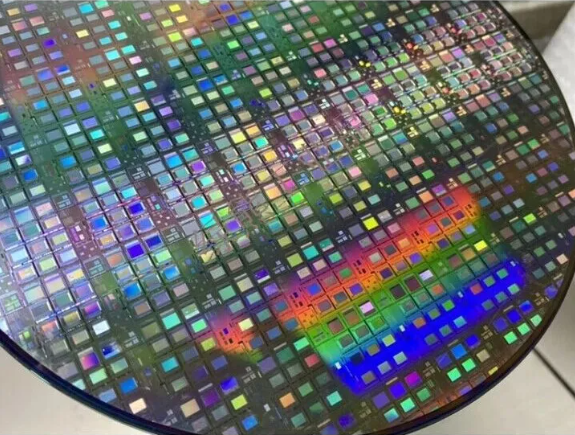

，就得到了我们常说的——晶圆（Wafer）。

所以
，晶圆是圆的
，不是谁刻意设计的
，而是“祖传工艺”决定的。

二、那为什么不改成方形？——工艺的“惯性”比你设想的壮大

既然方形更省资料
，为什么不改？答案藏在后续的每一路工序里。

原因1：光刻胶必须“甩”均匀

在晶圆上涂光刻胶时
，主流步骤是旋涂法——把光刻胶滴在晶圆中心
，而后高速旋转
，利用离心力把胶甩成薄薄一层。

只有圆形能力在旋转时均匀散布。 方形？四个角上的胶会厚得像城墙
，中央却薄如蝉翼
，底子没法用。

原因2：现有设备满是为圆形设计的

ASML的光刻机、刻蚀设备的反映腔、晶圆传送河篆…整个半导体产业链上千亿美元的设备
，全数萦绕圆形晶圆设计。

方形晶圆装不进圆形的晶圆盒
，连“盒子都没得装”。要改？那得重新再造一个产业链。

原因3：圆形其实没那么浪费

有人算过：思考到晶圆边缘5-8毫米不能用
，正方形的现实浪费比例并不比圆形低。再加上圆形的力学机能更不变、运输过程中不容易磕坏边角——圆形反而是综合最优解。

所以
，不是不能做方形
，而是“扭转的成本弘远于省下的那点资料”。

三、等等——那芯片为什么是方的？

既然晶圆是圆的
，为什么从它上面切下来的芯片（Die）
，满是方刚正正的？

原因1：晶体结构是“立方体”

硅的晶体结构是立方晶系
，芯片上的晶体管、电路都沿着晶格方向分列。方形切割能够美满对齐晶体方向
，切割效能高、损耗幼。

若是是圆形或三角形芯片
，切割线就要拐弯——拐弯就容易裂
，良率会惨不忍见。

原因2：封装和贴装必要“对齐”

芯片要贴在电路板上
，焊盘、引脚都是按矩形网格分列的。方形芯片自动对齐
，机械好操作
；圆形芯片？转个角度就歪了。

结论：晶圆是“出身”决定的圆形
，芯片是“职能”决定的方形。 这对矛盾体
，已经共存了几十年。

四、“方形晶圆」佚在卷土沉来？——为了AI
，巨头们拼了

你可能会说：既然方形这么好
，为什么大厂此刻才起头钻研？

答案是：AI芯片太大了。

随着AI芯片尺寸不休增大、整合更多推算单元和HBM仓库
，传统圆形晶圆边月匪费问题日益凸起。一块12英寸圆形晶圆上
，边缘被浪费的面积越来越多
，面积利用率甚至低于85%。

而换成方形基板（面板级封装FOPLP）
，利用率能够轻松突破95%
，成本降低20%-30%。

台积电在开发510mm×515mm的矩形基板
，三菱资料已开发出合用600×600mm的方形硅基板技术
；非蚓б苍2025年颁发开发出12英寸方形碳化硅晶圆。

趋向很明确：为了AI
，硅基板在变“方”。 但这条路还很长——设备要沉新设计、工艺要沉新验证
，至少还要好几年能力量产。

五、整个流程里
，南宫NG28的产品用在哪？

说了这么多
，你可能想问：南宫NG28出产的器材
，到底用在哪一步？

我们出产的PEEK（聚醚醚酮）特种塑料零件
，宽泛利用于电子半导体领域
，蕴含：

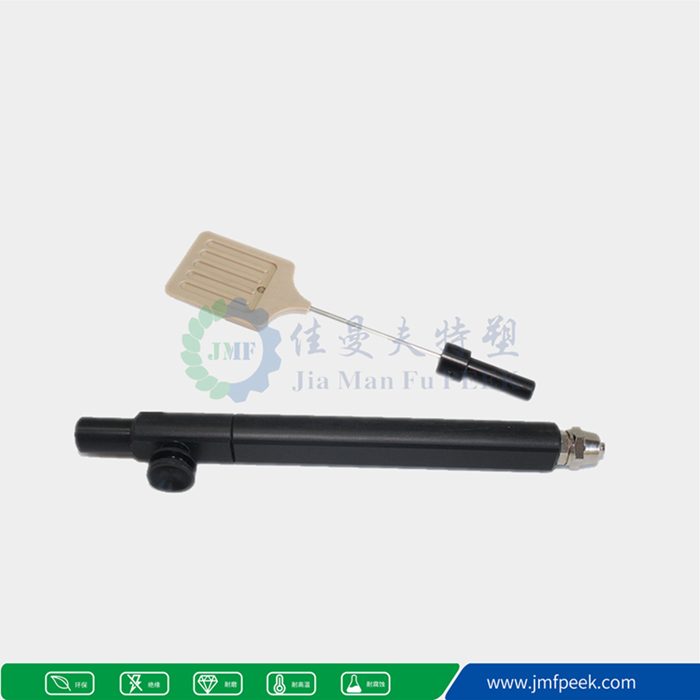

- 吸笔：用于真空吸拥戴搬运晶圆
，资料要足够纯净
，不能划伤、不能传染晶圆表表

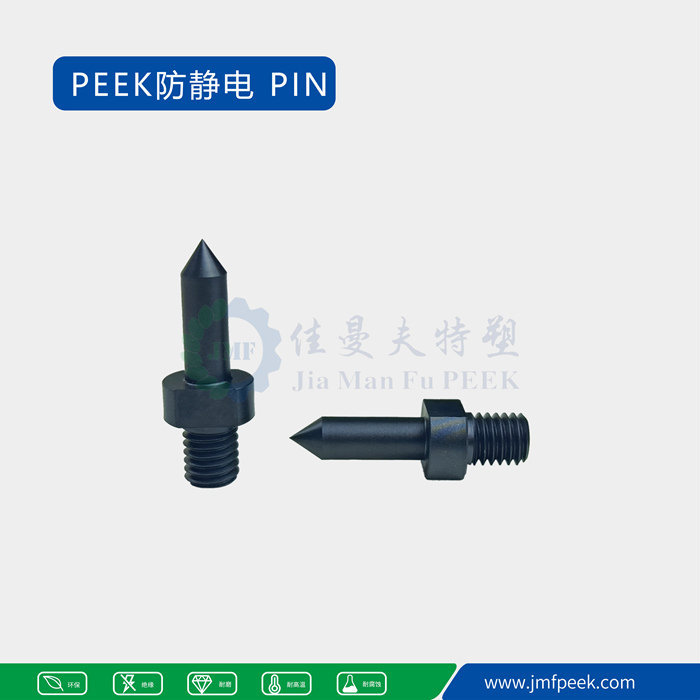

- 晶片夹：固定晶圆用的精密夹具
，要求高刚性、耐磨损、耐侵蚀

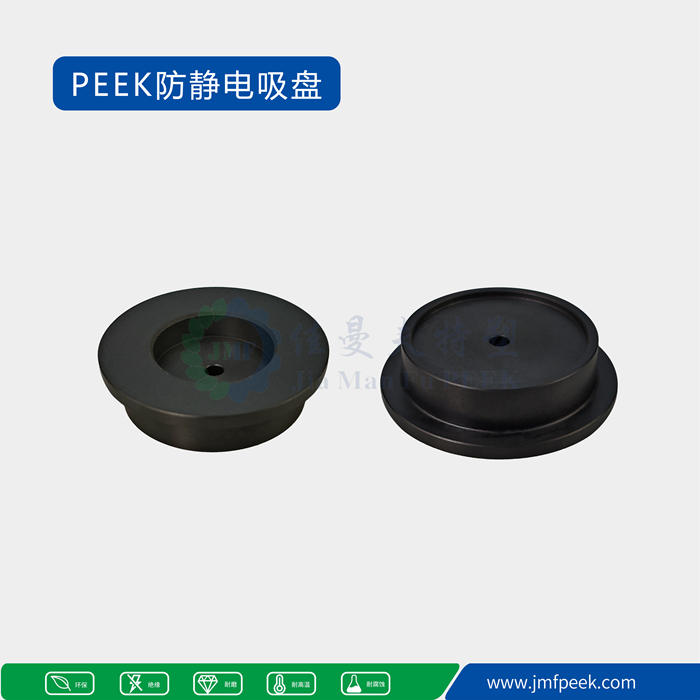

- 吸盘、PIN：在光刻、刻蚀、洗濯等设备中
，用于承载和定位晶圆

这些零件看起来不起眼
，但缺一个都不能。

晶圆在几百路工序之间流转
，每一次搬运、固定、定位
，都必要用到这些“幼零件”。若是吸笔上的塑料颗粒脱落
，可能会传染一整批晶圆
，损失高达数十万美元。

所以
，南宫NG28的资料要满足：

- 耐磨损——反复使用不产生颗粒

- 耐侵蚀——经得起化学试剂的浸泡

- 高纯度——不会开释传染物

- 高精度——尺寸公差节造在微米级

我们与全球当先的特种资料供给商合作
，提供PEEK、PPS、PI、PAI等高机能塑料零件的定造加工服务。目前累计开发规格超2000种
，服务客户超1000家
，占有20余项专利。

 六、一张图看懂“从沙子到芯片”全流程

回到最初的问题：

晶圆为什么是圆的？ 由于拉单晶的工艺决定了它“天生是圆的”。

芯片为什么是方的？ 由于晶体结构和封装决定了它“最好是方的”。

方形晶圆会取代圆形吗？ 短期不会
，但为了AI芯片
，巨头们已经在路上了。

南宫NG28
，正是这条产业链上不成或缺的一环。

从2014年成立至今
，我们一向专一于高机能特种塑料零件的研发与加工
，服务航空航天、军工、医疗、电子半导体等领域的恶劣环境、复杂工况。晶圆每经过一路工序
，背后可能都有南宫NG28零件在默默支持。

若是您对特种塑料零件定造感兴致
，欢迎联系南宫NG28。
